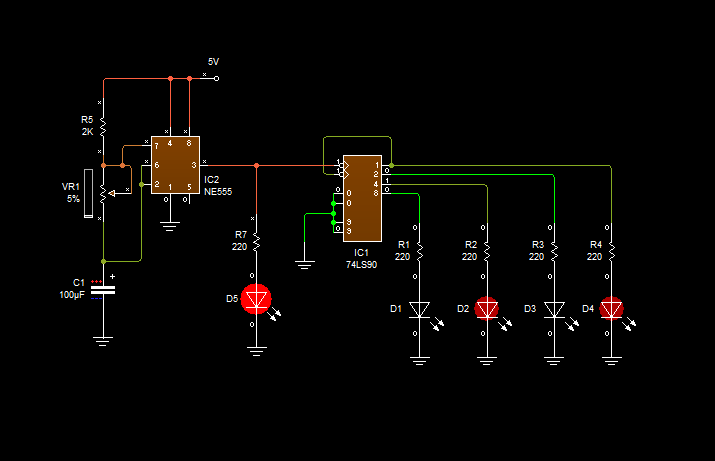

PRACTICA DE LABORATORIO CON CONTADOR DIGITAL BINARIO

FRECUENCIAS DE OSCILACIÓN CONTROLADAS POR LOS PULSOS DE UN CIRCUITO HASTABLE CON CI LM555

AMPLIFICADOR CLASE H

Un amplificador clase tiene la misma etapa de amplificación de una AB, pero que para mejorar la eficiencia utiliza distintas tenciones de alimentación en la fuente; ya que cuenta con un detector que aumenta o disminuye automáticamente el voltaje de la fuente, a medida que este sea necesario para fortalecer la señal de salida, este amplificador va a estar sometido a una fuente de -20v y +20v cuando aumenta la potencia  dela señal de salida el voltaje de la fuente se conmuta subiendo a unos   -28v y +28v esto por cada semiciclo de la señal, de este modo este equipo representa un excelente rendimiento. Este método tiene los mismos beneficios térmicos que el amplificador clase G pero  evitando el segundo banco de transistores y ofreciendo el eficiente sonido de un amplificador clase AB, teniendo como ventaja reducción de calor, peso costo, distorsión de cruce y un alto rendimiento con respecto al consumo de tención.



DIAGRAMA ESQUEMATICO DE AMPLIFICADOR CLASE H
